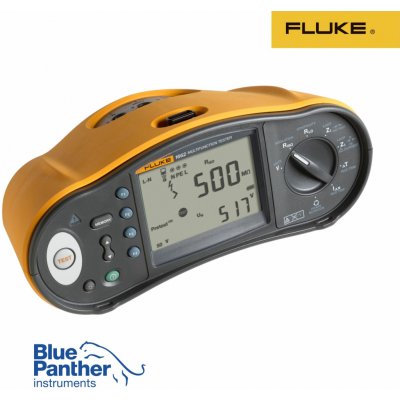

FLUKE 1662 FLK-1660

Fluke 1662 - Revize instalací
Multifunkční revizní přístroj Fluke 1662 se vyznačuje pověstnou spolehlivostí značky Fluke, jednoduchým ovládáním a veškerými funkcemi pro testování instalací v běžném denním provozu. Měří izolační odpory, malé odpory a propojení, impedanci smyčky, vnitřní odpor sítě, analyzuje proudové chrániče A a AC, napětí, kmitočet. Počítačové rozhraní a paměť.

Měření TRMS napětí (stejnosměrných i střídavých) a frekvence
Měření izolačních odporů do 1000 MΩ, zkušební napětí: 100, 250, 500 a 1000 V
Test polarity vodičů, zjišťování přerušení ochranného nebo středního vodiče
Měření odporu a test spojitosti s automatickou změnou polarity
Měření odporu a test spojitosti proudem 10 mA
Měření impedance smyčky a vnitřního odporu sítě s rozlišením 10 mΩ (režim vysokého proudu bez chrániče)
Měření impedance smyčky a vnitřního odporu sítě bez vybavení chrániče (instalace s chráničem)
Výpočet zemního poruchového proudu (PEFC/IK) a zkratového proudu (PSC/IK) s rozlišením až 1A
Měření chráničů AC a A (10, 30, 100, 500, 1000 mA s možností variabilního nastavení v daném rozsahu) s možností otáčení fáze
Měření vybavovacího proudu (test postupným zvyšováním proudu)
Měří vypínacího času chrániče (x1/2, x1, x5)
Automatický režim spouštění testů (test se spustí automaticky po připojení napětí)
Test sledu fází
Autotest přístroje
Paměť a počítačové rozhraní
SW pro zpracování výslednů v PC (volitelné příslušenství)
Odolný kabel s jedním vstupním konektorem
Podsvětlený displej
Kompaktní provedení s nízkou váhou pouze 1,3 kg
Krytí IP40
Bezpečnostní kategorie CAT III / 500V

Rozsah dodávky:

Revizní přístroj Fluke 1662
6× baterie typu AA (IEC LR6)
Přenosný kufřík C1600
Nulovací adaptér
Odolný napájecí kabel
Standardní sada měřicích kabelů STD
Polstrovaný popruh.
Uživatelská příručka
Sonda s dálkovým ovládáním a kabel TP165X
Návod k obsluze v češtine

Technické parametry:

Měření střídavého napětí

Rozsah
500 V

Rozlišení
0,1 V

Přesnost 45 Hz – 66 Hz
0,8 % + 3

Vstupní impedance
360 kΩ

Ochrana před přetížením
660 V rms

Testování spojitosti (RLO)

Rozsah (automatický rozsah)
20 Ω / 200 Ω / 2 000 Ω

Rozlišení
0,01 Ω / 0,1 Ω / 1 Ω

Napětí otevřeného obvodu
>4 V

Měření izolačního odporu (RISO)

Testovací napětí
100-250-500-1000 V

Přesnost testovacího napětí (při jmenovitém testovacím proudu)
+10%, -0%

Testovací napětí
50 V100 V250 V500 V1 000 V

Rozsah izolačního odporu
20 MΩ / 50 MΩ20 MΩ / 100 MΩ20 MΩ / 200 MΩ20 MΩ / 200 MΩ / 500 MΩ20 MΩ / 200 MΩ / 1 000 MΩ

Rozlišení
0,01 MΩ / 0,1 MΩ0,01 MΩ / 0,1 MΩ0,01 MΩ / 0,1 MΩ0,01 MΩ / 0,1 MΩ / 1 MΩ0,01 MΩ / 0,1 MΩ / 1 MΩ

Testovací proud
1 mA při 50 kΩ1 mA při 100 kΩ1 mA při 250 kΩ1 mA při 500 kΩ1 mA při 1 MΩ

Impedance smyčky a vnitřní odpor sítě (ZI)

Rozsah
10 Ω / 0,001 Ω / režim mΩ při vysokém proudu

Rozlišení
0,01 Ω / 0,1 Ω / 1 Ω

Předpokládaný poruchový proud uzemnění, test PSC

Rozsah
1 000 A / 10 kA (50 kA)

Rozlišení
1 A / 0,1 kA

Výpočet
Předpokládaný (dopočítaný) poruchový proud uzemnění (PEFC) nebo předpokládaný (dopočítaný) proud nakrátko (PSC) jsou dány podílem naměřeného napětí rozvodné sítě a odporem naměřené smyčky (L-PE) nebo odporem sítě (L-N) v tomto pořadí.

Testování chráničů RCD, testování typů chráničů RCD

Typ chrániče
AC¹G²,S³

Model 1662
A ="4", AC¹, G²,S³

Poznámky
¹Reaguje na AC ²Obecné, bez zpoždění³Doba zpoždění="4"Reaguje na pulzní signál="5"Reaguje na vyhlazený signál DC

Test vypínacího času (ΔT)

Nastavení proudu¹
10–30–100–300–500–1000 mA – VAR10–30–100 mA

Násobitel
× ½, × 1× 5

Měřicí rozsah
Typ chrániče G
310 ms50 ms

Typ chrániče S
510 ms160 ms

Poznámky
¹Pouze 1000 mA typu AC700 mA maximálně typ A v režimu VARRežim VAR není k dispozici pro typ B.

Měření vypínacího proudu chrániče/FI – Test narůstajícím proudem (IΔN)

Proudový rozsah
30 % až 110 % jmenovitého proudu chrániče¹

Velikost kroku
10 % hodnoty IΔN²

Doba prodlevy
Typ G
300 ms/krok

Typ S
500 ms/krok

Přesnost měření
±5 %

Specifikované rozsahy vypínacího proudu (EN 61008-1)
50 % až 100 % pro typ AC35 % až 140 % pro typ A (>10 mA)35 % až 200 % pro typ A (≤10 mA)50 % až 200 % pro typ B²5 % pro typ B

Poznámky
¹30 % až 150 % pro typ A IΔN > 10 mA30 % až 210 % pro typ A IΔN = 10 mA20 % až 210 % pro typ B

Indikace sledu fází

Ikona
Symbol indikátoru sledu fází je aktivní.

Obecné specifikace

Rozměry (D × Š × V)
10 cm × 25 cm × 12,5 cm

Hmotnost (vč. baterií)
1,3 kg

Velikost baterií, množství
Typ AA, 6 ks

Krytí
IP-40

Bezpečnost
Vyhovuje EN61010-1 vyd. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 a CAN/CSA c22.2 č. 1010 2. vydání

Přepětí
CAT III 500 V; CAT IV 300 V

Výkon
EN61557-1 až EN61557-7, druhé vydání, a EN61557-10, druhé vydání
