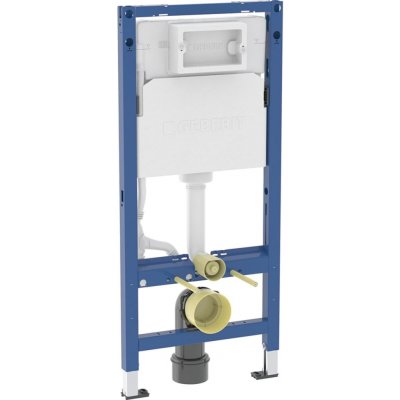

Geberit Duofix 458.103.00.2

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Delta 12 cm
Účel použití

pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem
pro tloušťku podlahy 0 - 20 cm
pro ovládání zepředu
pro ovládání pomocí Geberit ovládacích tlačítek Delta
pro připojení Geberit AquaClean
nevhodný pro zabetonování

Vlastnosti

geberit Delta splachovací nádržka pod omítku 12 cm (UP100), ovládání zepředu
samonosný rám s nanesenou práškovou barvou
rám pro nástěnné WC s připojovacími rozměry dle EN 33 a přesahem do 62 cm
alternativní montážní poloha pro nástěnné kotvy
podpěry pozinkované
hloubka základní desky vhodná pro instalaci do U-profilů UW 50
připojovací koleno lze namontovat bez použití nářadí
splachovací nádržka pod omítku izolovaná proti orosování
pro 1-činné, 2 -činné nebo Start/Stop splachování
u nastavení z výroby je možné okamžité dodatečné spláchnutí
přípojka vody vzadu nebo nahoře uprostřed
vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
s možností upevnění pro přívod elektřiny

Technické informace

tlak při průtoku: 10-1000 kPa
maximální teplota vody: 25 °C
splachovací množství, nastavení ve výrobě: 6 a 3 l
velké splachovací množství, rozsah nastavení: 4 / 4.5 / 6 / 7.5 l
malé splachovací množství, rozsah nastavení: 2-4 l
výpočtový průtok: 0.09 l/s
minimální přetlak pro výpočtový průtok: 10 kPa

Rozsah dodávky

přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
kryt pro hrubou montáž pro servisní otvor
připojovací souprava pro WC, Ø 90 mm
připojovací koleno 90° z PE-HD, Ø 90 mm
přechodka z PE-HD, Ø 90 / 110 mm
2x distanční šrouby
2x nástěnné kotvy
upevňovací materiál
.
