Kolík pružný svinutý lehký DIN 7343 - 2,5x12, ocel bez PÚ Pružný svinutý kolík v lehkém provedení představuje spojovací prvek určený pro fixaci součástí v aplikacích s nižším dynamickým zatížením. Konstrukce kolíku vychází ze spirálového svinutí ocelového pásu, což zajišťuje rovnoměrné rozložení radiálních sil po celém obvodu a vysokou schopnost absorpce nárazů a vibrací. Ve srovnání s běžnými štěrbinovými kolíky (DIN 1481) vykazuje tento typ vyšší flexibilitu a nižší riziko únavového lomu materiálu.... Celý popis
Koupit za 2 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis

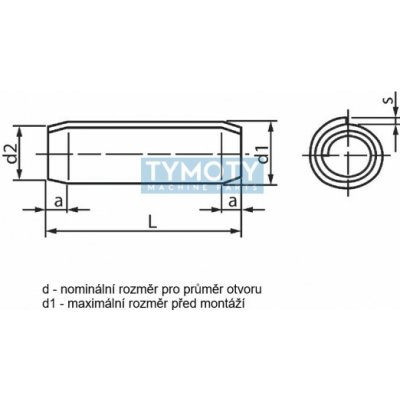

Kolík pružný svinutý lehký DIN 7343 - 2,5x12, ocel bez PÚ Pružný svinutý kolík v lehkém provedení představuje spojovací prvek určený pro fixaci součástí v aplikacích s nižším dynamickým zatížením. Konstrukce kolíku vychází ze spirálového svinutí ocelového pásu, což zajišťuje rovnoměrné rozložení radiálních sil po celém obvodu a vysokou schopnost absorpce nárazů a vibrací. Ve srovnání s běžnými štěrbinovými kolíky (DIN 1481) vykazuje tento typ vyšší flexibilitu a nižší riziko únavového lomu materiálu. Alternativní označení a identifikace: Norma DIN: DIN 7343 Norma ISO: ISO 8750 Norma ČSN: ČSN 022162 (02 2162) Objednací kód (PID): 860918 Typové značení: S-KPSL02,5/12 Složení a vlastnosti Materiál: Pružinová ocel s vysokou mezí pružnosti. Povrchová úprava: Bez povrchové úpravy (mohou být mírně olejovány proti atmosférické korozi). Konstrukční provedení: Spirálově svinutý profil (cca 2,25 otáčky), lehká řada. Geometrie: Sražené konce (náběhy) pro snadné zavádění do otvoru. Mechanické chování: Pružný odpor kolíku zajišťuje samojistný efekt v otvoru bez nutnosti dalšího zajištění. ParametrHodnota Jmenovitý průměr (d1)2,5 mm Délka (L)12 mm MateriálOcel (pružinová) Povrchová úpravaBez PÚ (černý/olejovaný) Tolerance otvoruH12 Typ kolíkuSvinutý - lehký (Light duty) Odolnost proti smykuSnížená (lehké zatížení) Konstrukční vlastnosti: Lehké provedení kolíku dle DIN 7343 se vyznačuje menší tloušťkou stěny svinutého pásu oproti standardní řadě (DIN 7344). To umožňuje montáž do křehčích materiálů nebo tenkostěnných profilů, kde by standardní kolík mohl způsobit deformaci nebo prasknutí základního materiálu. Svinutý tvar eliminuje pnutí v bodě spoje, které je typické pro kolíky se štěrbinou. Oblast použití / Příklady aplikací: Spojování plastových a hliníkových součástí. Jemná mechanika a přístrojová technika. Zajištění čepů a hřídelí v lehkých konstrukcích. Automobilový průmysl (interiérové prvky, nízkonapěťová elektrotechnika). Modelářství a výroba spotřební elektroniky. Montáž a údržba: Montáž se provádí zalisováním nebo naklepnutím do předvrtaného otvoru s tolerancí H12. Díky náběhům na obou koncích je kolík vhodný pro automatizované montážní linky. Při instalaci do slepých otvorů je nutné zajistit odvod vzduchu pod kolíkem. Produkt nevyžaduje specifickou údržbu, doporučuje se však kontrola kompatibility s okolním prostředím vzhledem k absenci protikorozní povrchové úpravy.
